ICHD04M-25-5G 增強型sCMOS相機基于科學級CMOS圖像傳感器(sCOMS)和5G科學相機平臺架構，通過光纖面板直接耦合像增強器。
| 產品型號 | ICHD04M-25-5G/U3 | |
| 圖像 傳感器 |
傳感器類型 | 2"sCMOS圖像傳感器 |
| 圖像陣列 | 2048×2048 (H×V) | |
| 像素尺寸 | 11μm×11μm | |
| 數據位寬 | 16bit | |
| 最高幀頻 | 20fps | |
| 曝光時間 | ||
| 像增強器 | 像增強器口徑 | 25mm（1:1光纖面板耦合） |
| MCP數量 | ||
| MTF | 30~40lp/mm（單MCP） | |

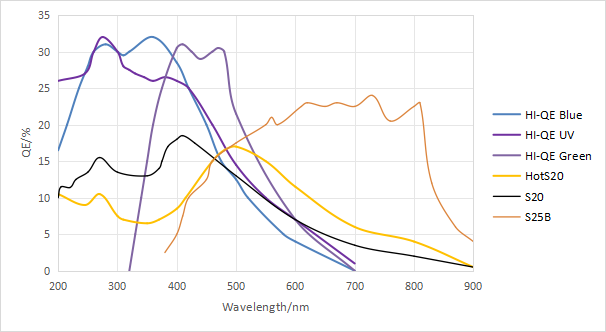

| 光陰極 | S20,S25，GaAS（砷化鎵，三代管） | |
| 顯示屏 | 光纖面板輸出，閃爍體P43（首選）、P46、P47可選；（其中GaAS光陰極的僅提供P43閃爍體） | |
| 像增強器增益 | 單MCP:≥2,000倍；雙MCP: ≥100,000倍 | |
| 最高重復頻率 | 300Khz | |
| 最短光學門寬 | 10ns/5ns/3ns | |
| 光學門寬調節 | 最短光學門寬~常開；調節精度10ps | |
| 備注 | 像增強器指標存在不能同時滿足的情況，具體指標以最終選型為準 | |
| 軟件 及功能 |
像增強器控制 | 電源開關、增益調節、門控方式、延時調節 |
| 圖像傳感器控制 | ROI、BIN、增益、幀頻、曝光時間、觸發方式、制冷溫控... | |
| 片上累加功能 | 具備片上累加功能，可通過高重頻曝光累加，實現對弱目標的放大及探測 | |
| 時間戳精度 | 1µs | |
| 圖像增強功能 | 偽彩、三維構圖、自適應圖像增強… | |
| 圖像分析功能 | 線灰度、均勻度、密度、讀出噪聲… | |
| 系統 | 數據接口及協議 | GigE Vision 2.0；RJ45/Type-B |
| 控制/觸發接口 | 2in，3out，SMA同軸電纜接口，LVTTL電平；觸發抖動≤100ps | |
| 觸發延時及調節 | 基礎延時~160s可調，調節精度10ps | |
| 制冷/散熱 | 半導體制冷、風冷+水冷散熱（可命令切換）、低于環境溫度35°C，控溫精度0.1℃ | |
| 水冷管道 | 水冷散熱，快速插拔且自密封 | |
| 電源／功耗 | 15VDC，約30W | |
| 光學接口 | C口(首選)，可選配F卡口，或配C口轉F卡口轉接環 | |

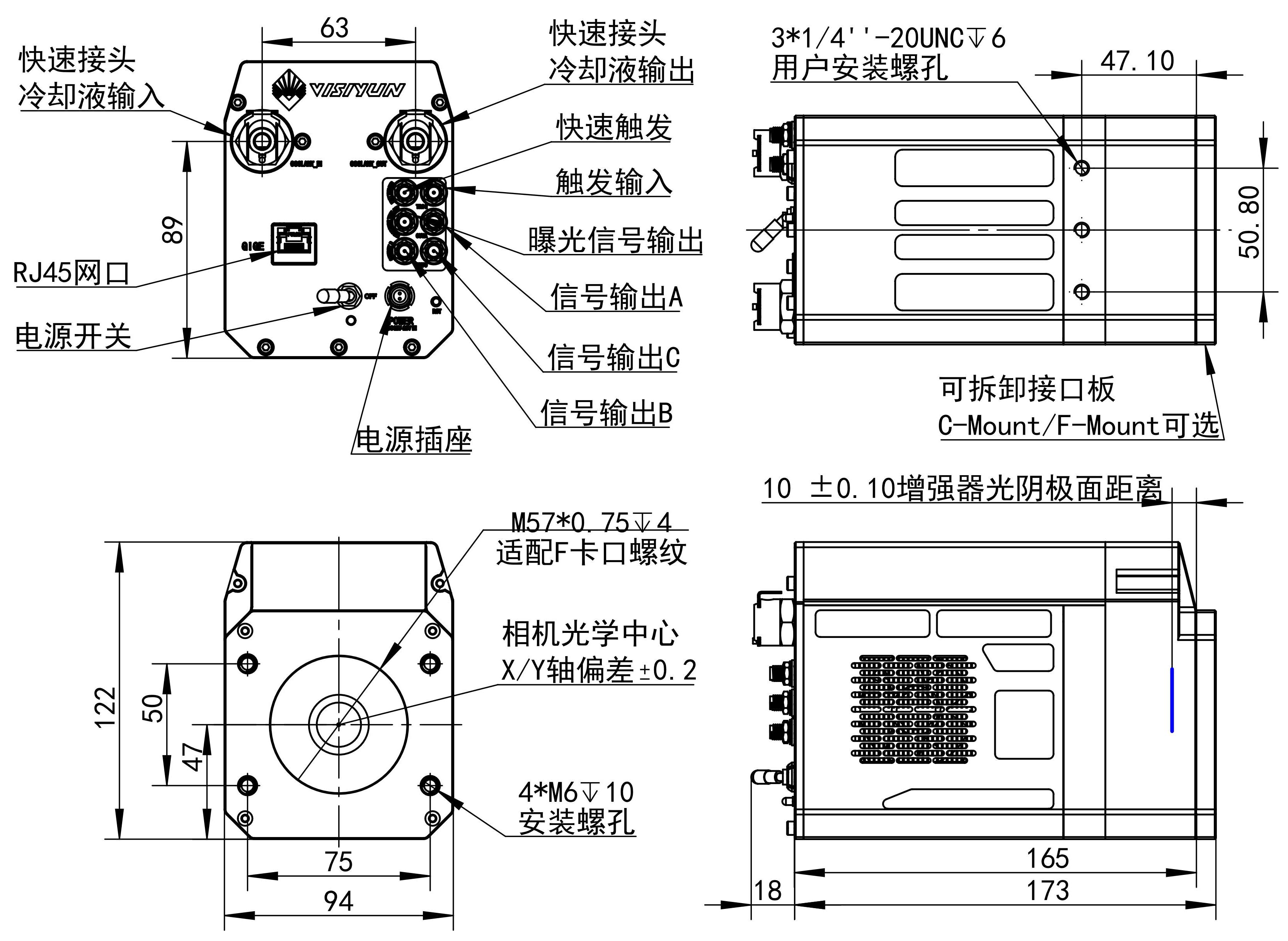

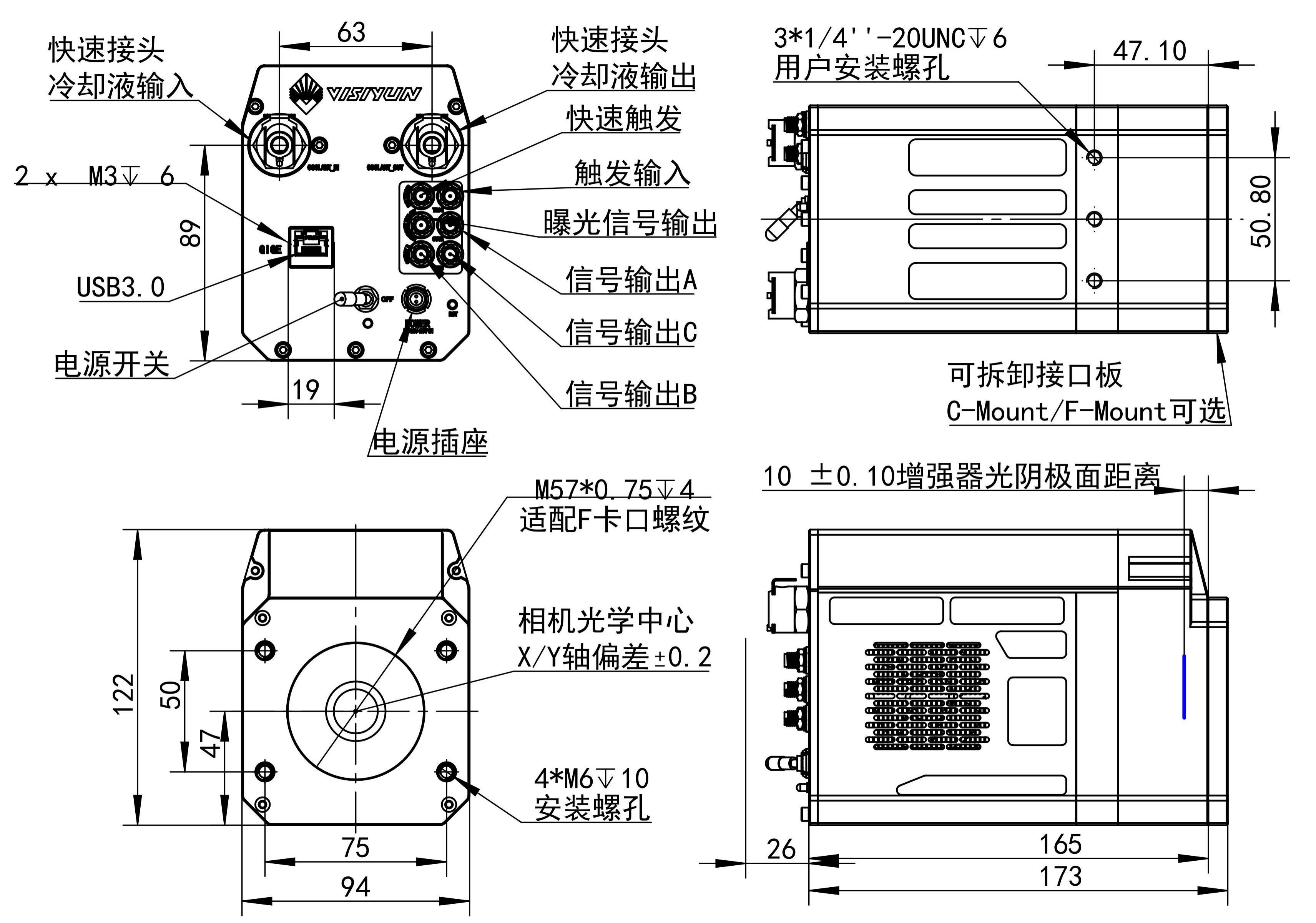

| 外形尺寸（W×H×L） | 94mm×122mm×155mm（W×H×L） | |
| 重量 | 約3050g | |
| 溫度濕度 | 工作溫度：0°C~40°C；存儲溫度：-10℃~+60℃；濕度：10%~85% | |
| 操作系統 | Windows/Linux/國產操作系統 | |
| 二次開發庫 | C、C#、C++、Delphi、Flash、HTML、Labview、Matlab、Python、VB、VB.net、Directshow | |
