采用新一代無抗反射鍍膜背照式sCMOS芯片，在對應1.2eV-1000eV光子能量范圍內量子效率大幅提升，整體超過了90%，部分波段達到了近乎100%的超高水平，具有更專業的軟X射線、極紫外成像性能和抗輻射損傷能力。
| 型號 | VPCHD38M-6B-5G |
| 圖像傳感器 | 背照式sCMOS |
| 快門模式 | 卷簾快門/仿全局快門 |
| 有效像素 | 6144（H）×6144（V） |
| 有效面積 | 61.44mm×61.44mm |
| 像素尺寸 | 10μm×10μm |
| 光譜范圍 | 1.2ev~1000ev，200nm~1100nm |

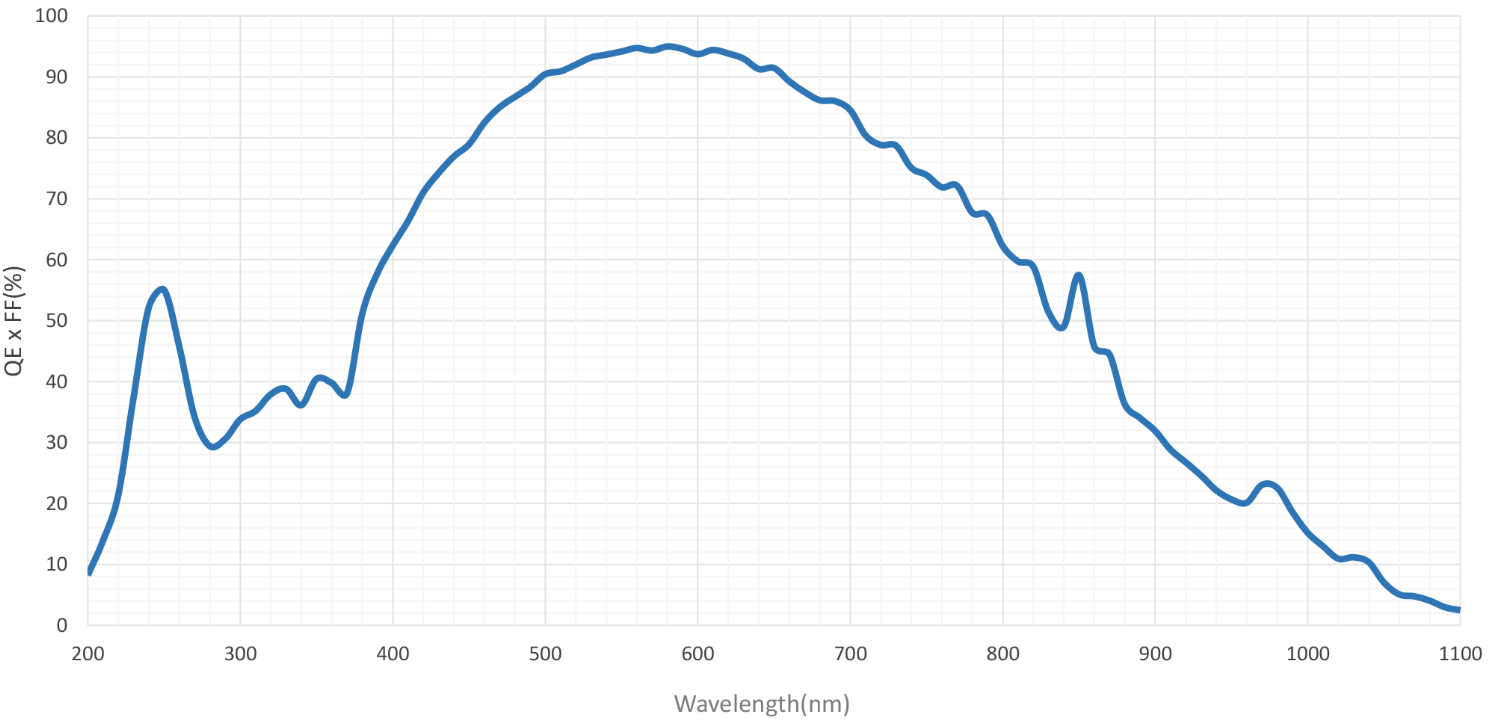

| 峰值量子效率 | 95%@580nm |
| 數據位寬 | 14bit/16bit |
| 讀出噪聲（典型值） | HG：2.3e-；LG：10e- |
| 滿肼電子（典型值） | HG：8.9ke-；LG：68ke- |
| 動態范圍（典型值） | HG：71dB；LG：77dB |
| DSNU（典型值） | HG：7e-；LG：38e- |
| PRNU（典型值） | HG：2%；LG：2% |
| 暗電流（典型值） | 35e-/p/s@27℃ |
| 最高幀頻 | 6fps |
| 曝光時間 | 40.96us~80s |
| ROI | 支持 |
| BIN | 2×2BIN、4×4BIN，數字BIN |
| 協議及數據接口 | GigE Vision2.0；RJ45 |
| 控制/觸發接口 | 2in，2out，SMA同軸電纜，LVTTL電平，沿觸發 |
| 制冷/散熱 | 半導體制冷，儲熱材料吸熱，水冷散熱； 40℃溫差@水冷（水溫25℃）；30℃溫差@儲熱（環境25℃） |
| 電源/功耗 | 15VDC/＜100W |
| 光學安裝接口 | F口，安裝板可拆卸 |

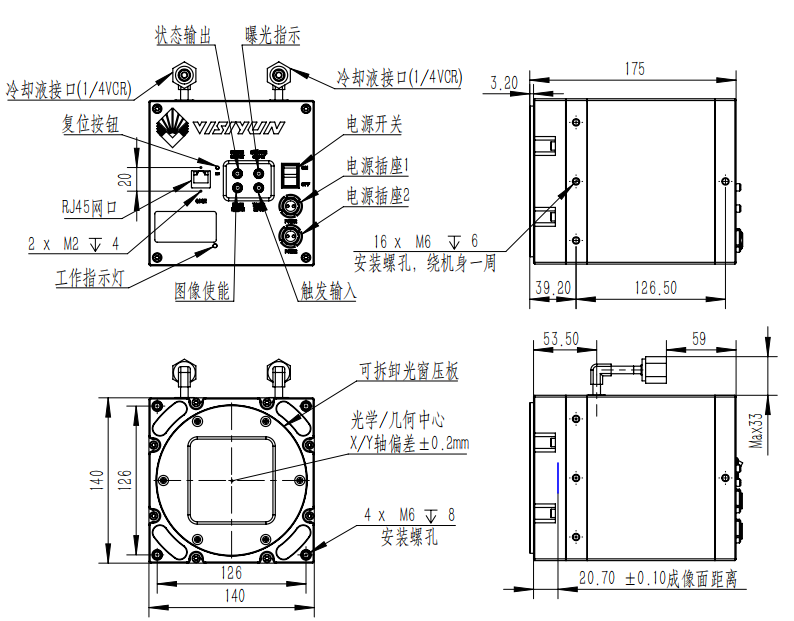

| 外形尺寸 | 140mm×140mm×175mm（W×H×L） |
| 重量 | 約4Kg |
| 真空持續工作時間 | 長時間工作@水冷；≥2h@儲熱（制冷至25℃） |
| 工作環境 | 真空或大氣 |
| 真空度兼容 | 10-3Pa |
| 操作系統 | Windows/Linux/國產操作系統 |
| 二次開發庫 | C、C++、C#、LABVIEW、MATLAB、Python等 |
